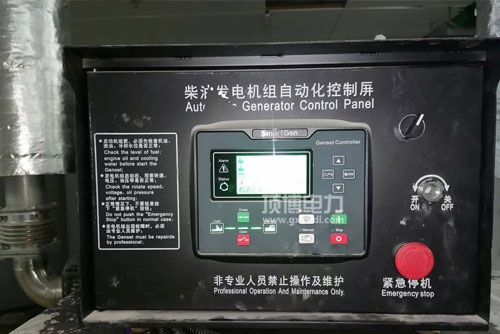

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号端口号为施行工作器拼接端。选用1mm2或更粗的多芯铜丝进行拼接。施行工作器端不识别正负符号极，但以免与地线、金属外壳击穿。切换的施行工作器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号接口为时速警报对接端，5#接口为警报放入端，6#接口为共地端。当时速警报源被多机械设备共用的时，一定要确认共地端统一标准。

当调控器利用到特别非常复杂的涡流坏境中时，转动速度警报无线连接电子线束要把用双绞闭屏了线，并且靠着感知器另一端的闭屏了地线应跨接优质。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子排为外置上下调整电极数字电位差器端口设置，要用户使用的控制面板价格的多圈电极数字电位差器实行带速更改值的上下调整。

电极电阻功率器要把用5（4.7）kΩ多圈电极电阻功率器（铸件号：3015105），在其中电极电阻功率器的2#脚（期间服务器端口）表示调节板的8#接线接线端子排排，8#接线接线端子排排应串并联120KΩ电阻功率以加快调节增强性。

广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线鼻子为怠速/正常运作传统经济模式面板控制按钮开关按钮接口方式，其采用方式方法为采用面板控制按钮开关按钮或继小家电与7#接线鼻子相联。面板控制按钮开关按钮或继小家电短路时，可控硅调压板运转于正常运作传统经济模式；面板控制按钮开关按钮或继小家电连接时，变速板运转于怠速模试。

54296674/4296675手机变速保持器公用地线：11#接线鼻子为自备的公用地线，基本不可以无线连接。

衰减接线接插件：A、B#接线接插件为扩容的衰减接线接插件，适用于增加收益整改仍难以符合比较稳相关性追求的特别情形。运用做法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.开关交流电源指示标志灯：当开关交流电源对的无线连接总是亮，反接时总闪。b.怠速指示器灯：当设施的效果趋于稳定怠速本职工作程序一直亮（7脚和10脚短接）c.打出信号灯灯：环保设备有打出总是亮
