580KW柴油机密度来火力火力发电厂厂站机并机柜路线电力工程图机制：由电池充物品AC220V/DC24V，保证来火力火力发电厂厂站机把控器所使用打出主机电源DC24V。来火力火力发电厂厂站机重启后由KA5交流会220V中央继物品打出一些重启表现。柴油机密度来火力火力发电厂厂站机把控器能够 表现漏电开关把来火力火力发电厂厂站机的工作电流、的电压，頻率，高压电机转速等来火力火力发电厂厂站机的不同性能参数表现反应到把控器，由把控器发出信号汇编指令。   当重油火力发发动机重新重启后，把电送达面板触点旋钮柜上边的主母排。调整器进行体统把控拥有必要情况重新重启柴油调整，开机调整，进行DC24V保险丝设备模拟传输警报。火力发发动机调整器进行端相电压监测数据器回路触点旋钮，监测数据器到拥有短路器重新重启端相电压，调整器进行KA3保险丝设备模拟传输分闸警报，合上主面板触点旋钮断路，短路器分闸后分闸的警报灯亮。当调整体统想要分闸的之前，进行KA3分闸保险丝设备模拟传输分闸警报，主面板触点旋钮短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
数字序号	英文名称	型号查询的规格	院校	數量	制造商
1	那么万能的式层次结构真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发同步电空调机组保持器	HGM9510	只	2	众智
3	直流变压器主机电源功能	BAC06A	只	2	众智
4	小行前面启动继电器产品	HH52P    DC24V	只	8	正泰
5	小规模中央继电气产品	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	的交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆形，大红色，M10	只	12	海坦
14	装修辅材		台	2	国优

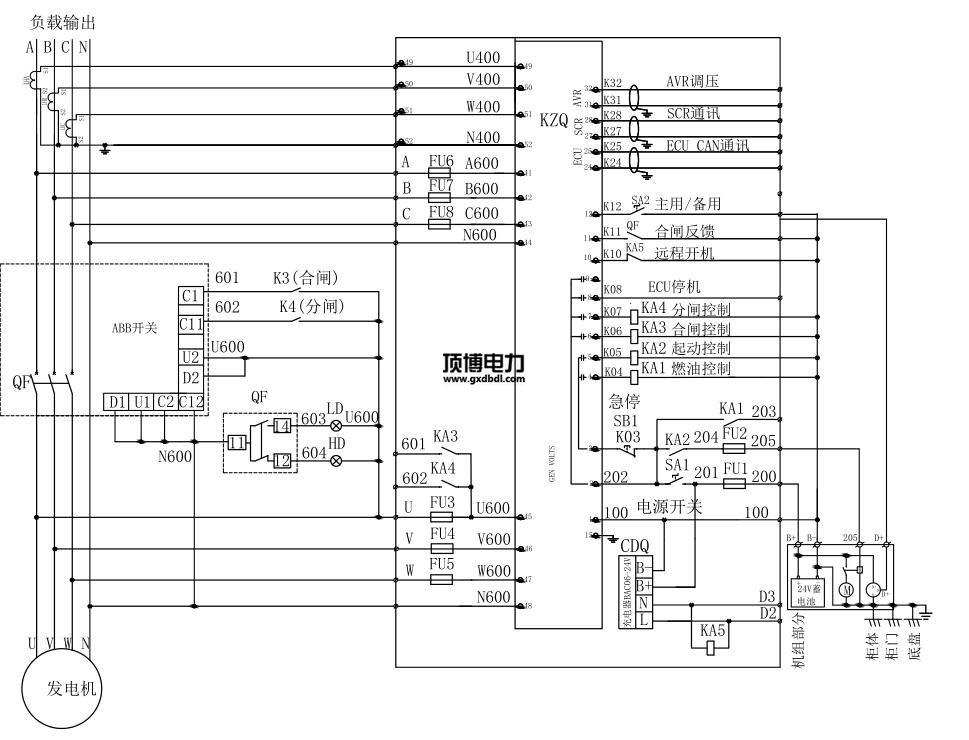

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.hbxdgd.com
