今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

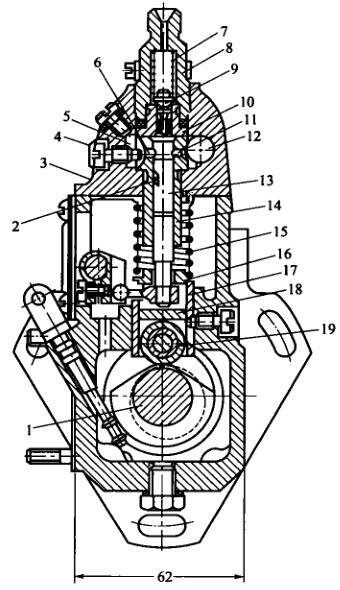

   I号喷油泵的分泵构造图

1-高压电软管插头; 2-冒油阀; 3-冒油阀块; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵气弹黄片; 8-油门支撑杆;  9-可以调节臂; 10-轴承轴; 11-固定不变接盘; 12-输油管管道泵偏心轮轮; 13-输油管管道泵; 15-放油螺塞; 16-手油阀;  17-驱动包盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校准气弹黄片; 22-油耗更改螺母; 23-怠速限位器器螺母; 24-公路限位器器螺母; 25-变速手柄; 26-变速气弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的具体用途是保持喷油起時刻的正确性，在多缸柴油发动机机来，也要保持各缸喷油時刻的不一性。起保持使用的器官是滑轮下部分到优化垫板上立体的长度H。当喷液压油泵轴承轴齿轴与曲轴齿轴相较地方一段时，H越大，柱塞泵关停进油孔的時刻越晚，喷油起時刻也越晚。不然的话，H越小，喷油起時刻越廷迟。对此要按照的设计和检测来定恰当的滑轮体工作中长度H，以保持喷油起時刻的正确性。

1-气缸轴; 2-轴向注塞泵泵斜槽; 3-泵盖; 4-固定内六角螺丝; 5-回油道; 6-回油孔; 7-脸上油多阀板弹黄片; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多高压闸阀; 11-进油孔; 12-进油道; 13-轴向注塞泵泵; 14-轴向注塞泵泵套简;  15一轴向注塞泵泵板弹黄片; 16-板弹黄片座; 17-挺柱体:; 18-垫铁; 19-中键

  这对于多缸机，各分泵的H值应相同。修整垫板在喷液压油泵设备时均已调好，没法随便对换。垫板是用耐磨坏涂料弄成相结行热除理以提供光洁度，于是动用中后易磨坏。如长周期动用后磨坏较多，可换面动用。

  喷高压汽助力泵泵体分左右两二个分，喷高压汽助力泵上体用以装配轴向齿轮泵泵泵偶件及皮肤出油阀偶件，生殖器用以装配轴承轴、压轮体和输高压汽助力泵等。泵体前侧东北部打有检视窗孔，并能檢查和进行调节助力泵量。下面有检视发动机机油面的检视孔。喷高压汽助力泵上体含有一条什么油道，与各轴向齿轮泵泵泵套筒上边的马蹄形油槽相联。马蹄形油槽则与轴向齿轮泵泵泵套筒上的进、回油孔相联。由输高压汽助力泵供来的低电压油经过进软管连接管连接管进来油道中。油道中的静音密度密度机重压由装在回软管连接管连接管内的回油阀操控，一需要保持良好在5～10kPa的范围内。汽压过低，在轴向齿轮泵泵泵下进行时，静音密度密度机难以讯速经过进油孔进来轴向齿轮泵泵泵上面油腔。当剩余油过量而使汽压身高时，多余的的静音密度密度机会顶开回油阀供应量静音密度密度机细滤器中。
